L’essentiel à retenir : le collet battu permet de créer des raccords étanches et démontables sans soudure sur vos tubes en cuivre. En recuisant le métal au chalumeau pour le rendre malléable, vous façonnez une collerette robuste à l’aide d’une matrice et d’une toupie. C’est la solution idéale pour raccorder durablement un chauffe-eau, même dans des espaces restreints.
Le cuivre écroui est un matériau rigide qui nécessite un traitement thermique spécifique pour retrouver sa malléabilité avant tout façonnage. Si vous tentez de former une collerette à froid, le métal risque de se fendre et de compromettre l’étanchéité de votre installation sanitaire. On finit souvent par perdre un temps précieux à recommencer un raccordement à cause d’une fissure invisible à l’œil nu.
Je vais vous expliquer comment faire collet battu dans les règles de l’art en maîtrisant le recuit et le calcul de la cote h. On décortique ensemble les gestes techniques pour obtenir une portée plate parfaite et durable.
- Maîtriser la technique du collet battu sur cuivre
- 4 bénéfices concrets de cette méthode sans soudure
- Comment calculer la cote h et préparer ses outils ?
- Guide pratique pour former une collerette étanche

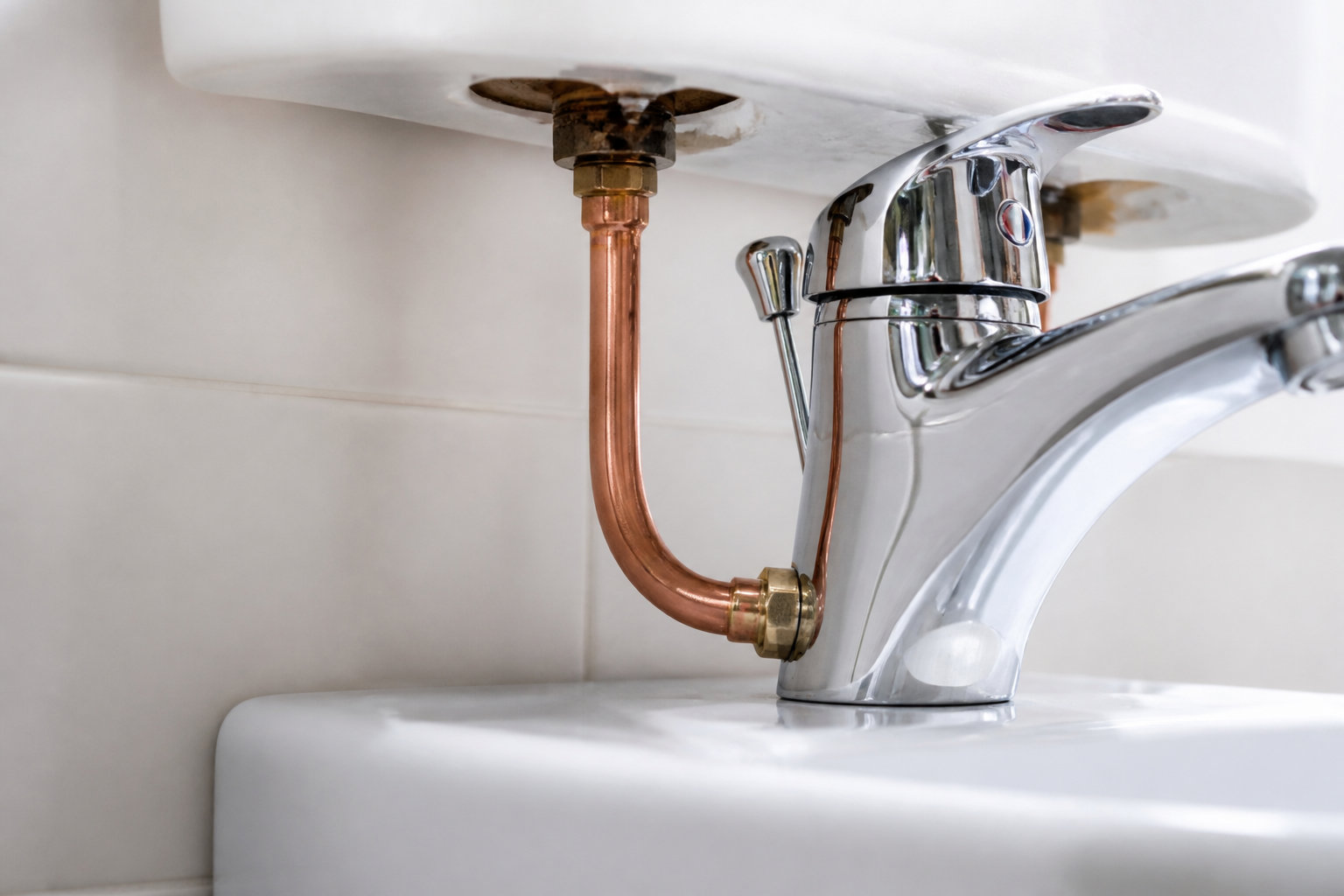

Maîtriser la technique du collet battu sur cuivre
Le collet battu permet des raccords étanches sans soudure sur cuivre écroui par évasement du tube. Cette technique mécanique nécessite un recuit préalable au chalumeau et l’usage d’une matrice pour former une collerette compatible avec les joints plats des installations sanitaires.
Cette méthode traditionnelle reste une solution de choix pour intervenir efficacement sur vos réseaux domestiques.
Les réseaux domestiques adaptés à ce raccordement
Identifiez les installations sanitaires et de chauffage compatibles. Le collet battu équipe souvent les arrivées d’eau froide et chaude. C’est un standard fiable pour les particuliers.
Ce raccord est privilégié pour les chauffe-eau. Sa résistance aux chocs thermiques garantit une sécurité durable.
Précisez les limites d’usage selon la pression. Évitez cette méthode sur les réseaux à très haute pression constante sans vérification.
Si le collet battu ne convient pas à votre installation, le raccord américain sans soudure offre une alternative tout aussi efficace pour raccorder vos tubes en cuivre de manière étanche et démontable.
Pour réussir ce montage, il faut comprendre comment le métal réagit sous vos outils.
La réaction physique du cuivre face au façonnage
Le cuivre possède des propriétés de malléabilité uniques. Le métal devient souple après une chauffe intense. Cette déformation plastique permet de créer une portée de joint parfaitement plane et étanche.
Le cuivre s’écrase pour épouser la forme de l’écrou. Cela assure une liaison mécanique forte.
Ce montage supporte bien les micro-mouvements des tuyauteries.

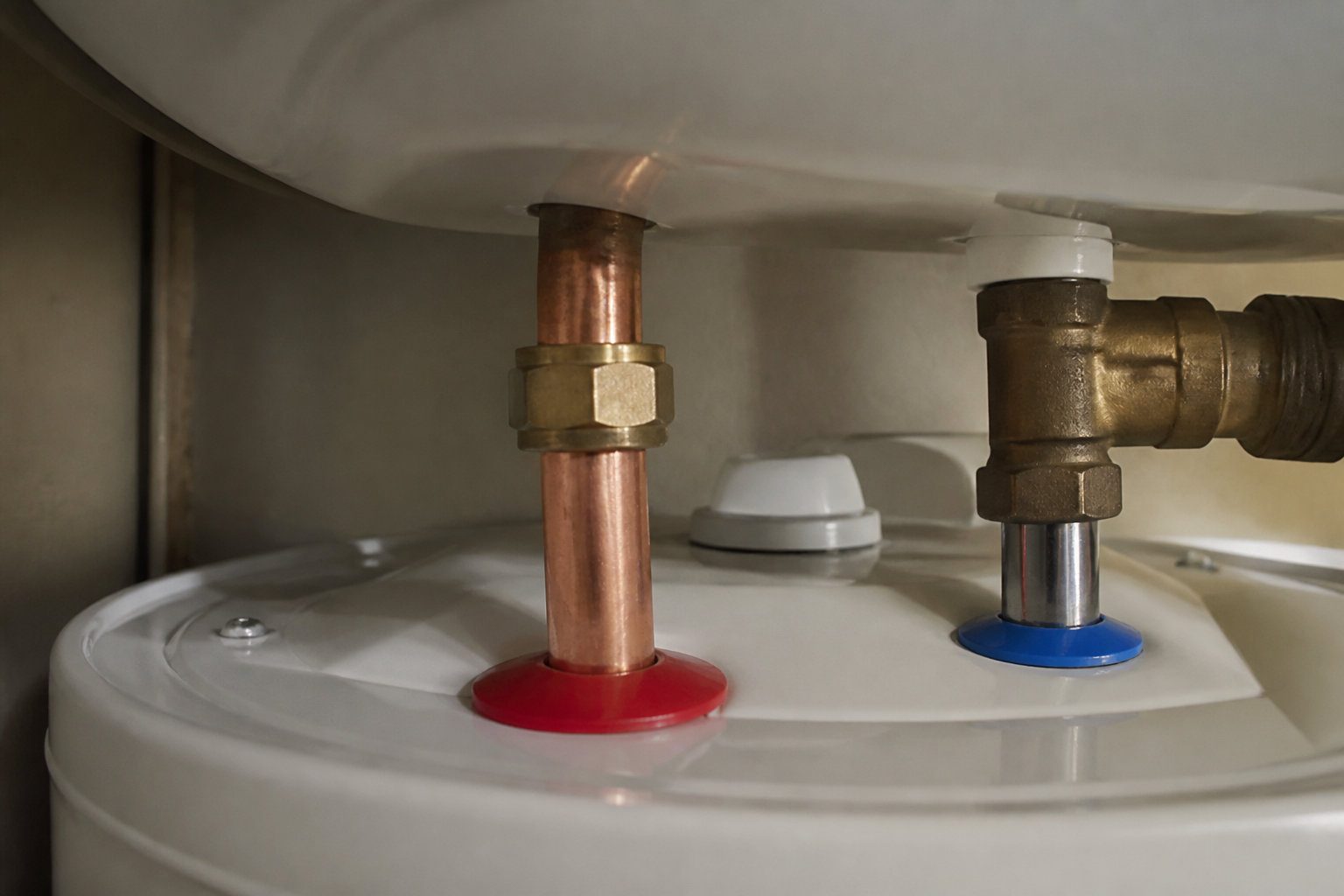

4 bénéfices concrets de cette méthode sans soudure
Au-delà de sa simplicité technique, ce procédé offre des avantages structurels majeurs pour vos travaux de plomberie.
Une étanchéité mécanique fiable et évolutive
Le démontage est un jeu d’enfant pour vos entretiens futurs. Vous dévissez simplement l’écrou sans jamais couper le tube. C’est l’atout idéal pour remplacer un appareil sanitaire en un clin d’œil.
Cette technique encaisse parfaitement les variations thermiques. Le cuivre et le laiton travaillent de concert. Les dilatations ne compromettent pas l’étanchéité. Sa longévité surpasse les solutions en plastique. C’est un vrai gage de pérennité.
Un collet battu bien réalisé offre une durée de vie équivalente à celle de l’installation en cuivre elle-même.
Un gain de temps sur les chantiers de rénovation
Le coût est dérisoire comparé aux raccords automatiques. Le collet battu ne nécessite presque aucune pièce onéreuse. Vous utilisez le tube en place sans acheter de manchons de liaison coûteux.
Oubliez les stocks de métal d’apport ou de flux décapant. Une lampe à souder suffit pour recuire le métal avant le formage. Vous économisez ainsi sur tous les consommables habituels de soudure.
Façonner un collet reste possible dans les recoins les plus étroits. Là où une flamme prolongée serait risquée, cette méthode brille. Vous écartez ainsi tout risque d’incendie près des cloisons combustibles.
Comment calculer la cote h et préparer ses outils ?
La réussite du geste dépend avant tout d’une préparation rigoureuse et d’un outillage spécifique parfaitement entretenu.

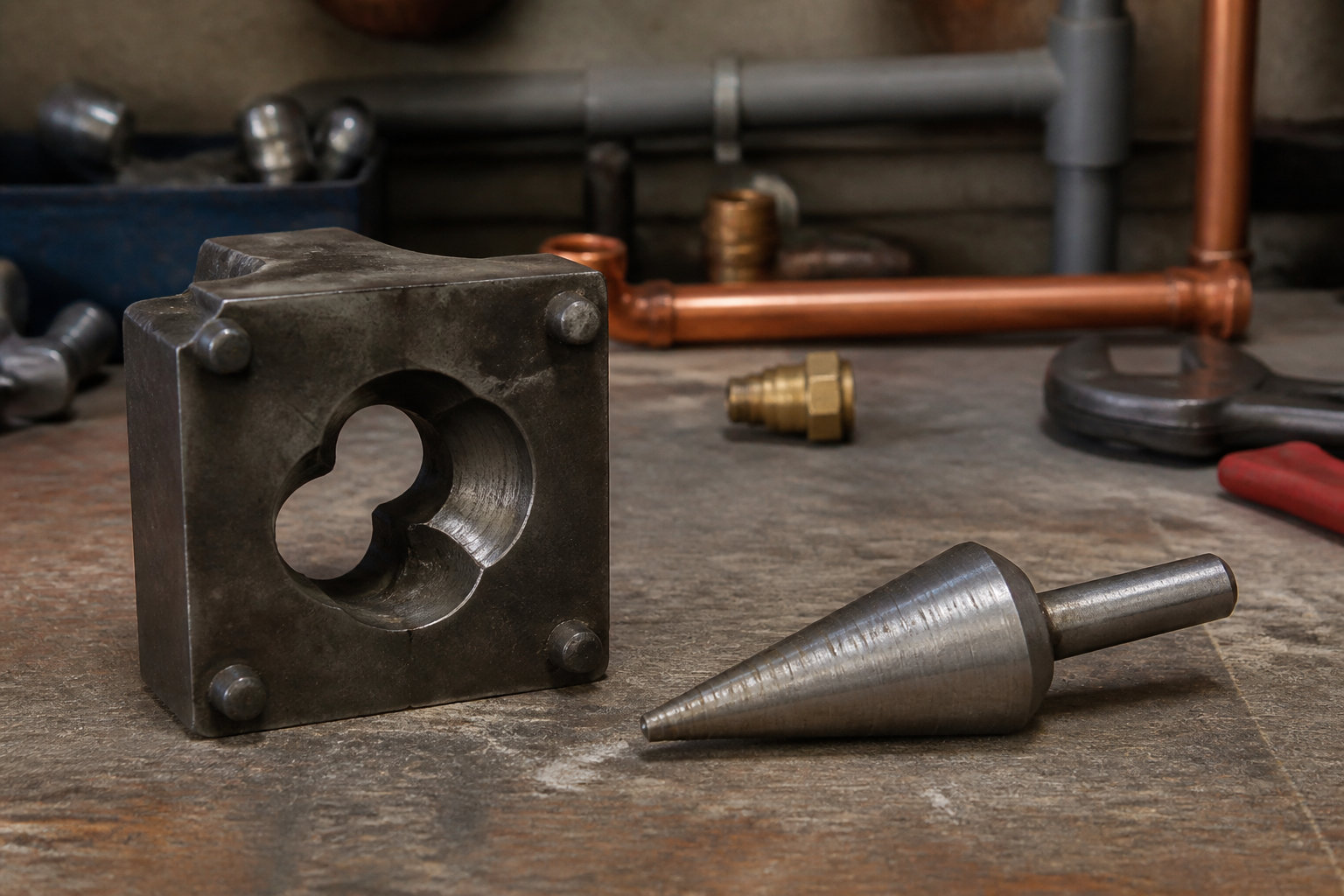

Les outils spécifiques du plombier pour le battage
La matrice bloque le tube fermement. La toupie conique commence l’évasement du cuivre par une frappe précise. Ces outils garantissent une géométrie parfaite pour votre raccordement.
Pour travailler proprement, munissez-vous de cet équipement :
- Matrice de serrage
- Toupie conique
- Mandrin plat
- Marteau de plombier
- Coupe-tube
Maîtriser le recuit pour éviter les fissures
Chauffez le bout du tube jusqu’au rouge cerise. Cette étape rend le cuivre malléable. Elle évite surtout qu’il ne se fende lors du façonnage manuel.
Trempez ensuite le cuivre dans l’eau. Ce refroidissement stabilise la structure du métal. Le cuivre devient alors idéal pour être écrasé sans résistance.
Portez toujours des gants de protection thermique. Travaillez loin de tout matériau inflammable. La sécurité reste ma priorité absolue sur chaque chantier.
Déterminer la longueur exacte de la collerette
Le calcul de la cote h est primordial. Cette valeur correspond à la longueur dépassant de la matrice. Elle définit la largeur de votre future portée plate.
| Diamètre du tube (mm) | Cote h conseillée (mm) |
|---|---|
| 10mm | 2.5mm |
| 12mm | 3mm |
| 14mm | 3.5mm |
| 16mm | 4mm |
Respectez ces mesures pour obtenir une étanchéité parfaite. Un collet trop court provoquerait des fuites immédiates sous la pression de l’eau.
Guide pratique pour former une collerette étanche
Une fois le tube préparé et la cote réglée, le formage manuel demande un geste sûr et une grande précision de frappe.
L’usage de la matrice et de la toupie conique
Placez le tube dans le trou correspondant de la matrice. Serrez fort les papillons pour que le cuivre ne glisse pas. L’alignement doit être parfait avec l’évasement chanfreiné.
Frappez la toupie bien verticalement. L’ébavurage préalable garantit une collerette sans bavures coupantes. Le métal doit épouser la forme conique sans forcer.
L’étape finale de l’aplatissement au mandrin
Cet outil écrase la forme conique pour créer un plateau. C’est ici que le joint plat viendra s’appuyer. Le cuivre doit être bien recuit pour cette étape.
Un coup de travers crée une collerette asymétrique. Choisissez un joint adapté au diamètre final obtenu. La portée doit être parfaitement plane pour assurer l’étanchéité.
Les points de contrôle pour un montage sans fuite
Une collerette trop courte ne tiendra pas sous l’écrou. Un mauvais serrage de matrice provoque souvent des fuites invisibles. Vérifiez toujours la régularité de l’évasement obtenu.
Si le collet est asymétrique, limez doucement les bords. Entraînez-vous sur des chutes de cuivre avant de toucher à votre réseau principal. Un bon raccord supporte parfaitement la pression.
Maîtriser le recuit du cuivre, le calcul de la cote h et l’usage de la matrice vous garantit une étanchéité mécanique parfaite sans soudure. En apprenant comment faire un collet battu, vous sécurisez durablement vos installations sanitaires. Agissez dès maintenant pour des raccords robustes, démontables et professionnels.
FAQ
Pourquoi privilégier le collet battu plutôt qu’une soudure sur du cuivre ?
Le collet battu est une excellente alternative à la brasure, car il permet de créer un raccordement étanche et robuste sans utiliser de flamme pour l’assemblage final. C’est une solution particulièrement pratique dans les espaces restreints où la soudure serait risquée, et elle offre l’avantage majeur d’être démontable, ce qui facilite grandement l’entretien futur de vos installations comme les chauffe-eaux.
Quels sont les outils indispensables pour réussir un collet battu manuellement ?
Pour réaliser ce travail dans les règles de l’art, vous aurez besoin d’un coupe-tube pour une coupe nette, d’un ébavureur, et d’un chalumeau pour le recuit. Le formage nécessite une matrice à collet battu (pour bloquer le tube), une toupie conique pour l’évasement, un mandrin plat pour l’aplatissement final, et un marteau à garnir pour frapper avec précision.
Comment peut-on calculer précisément la longueur du tube à évaser (cote h) ?
La réussite de votre collerette dépend de la cote h, qui est la longueur de tube dépassant de la matrice. Vous pouvez la calculer avec cette formule simple : h = (Diamètre intérieur de l’écrou – Diamètre extérieur du tube) / 2. Prévoyez également un millimètre supplémentaire sur votre coupe totale pour compenser l’épaisseur du futur joint plat.
Est-il obligatoire de chauffer le tube en cuivre avant de former la collerette ?
Oui, cette étape appelée le recuit est cruciale pour rendre le cuivre malléable. Vous devez chauffer l’extrémité du tube au chalumeau jusqu’à ce qu’elle atteigne une couleur rouge cerise (environ 800°C), puis la refroidir brusquement dans l’eau. Sans cela, le cuivre écroui, trop rigide, risquerait de se fendre ou de se fissurer lors de la frappe au marteau.
Quelles erreurs faut-il éviter lors du montage d’un raccord à collet battu ?
L’erreur la plus classique est d’oublier d’insérer l’écrou libre sur le tube avant de former la collerette. Veillez aussi à réaliser un ébavurage soigné, car la moindre irrégularité empêchera le joint plat de plaquer correctement, provoquant des fuites. Enfin, ne serrez pas l’écrou de manière excessive pour ne pas écraser inutilement la portée de joint que vous venez de façonner.
