L’essentiel à retenir : un exutoire de fumée est un dispositif de sécurité incendie obligatoire dans de nombreux bâtiments, conçu pour évacuer automatiquement les fumées toxiques et la chaleur en cas d’incendie, afin de faciliter l’évacuation des occupants et l’intervention des secours.
En France, les incendies dans les bâtiments professionnels causent chaque année plusieurs centaines de victimes, dont une grande majorité succombent aux fumées plutôt qu’aux flammes directes. L’exutoire de désenfumage est précisément conçu pour briser ce schéma fatal : en ouvrant automatiquement une trappe en toiture, il crée un tirage thermique qui expulse les gaz chauds et libère un chemin d’air respirable. Pourtant, beaucoup de maîtres d’ouvrage découvrent son existence, et ses contraintes réglementaires. Seulement lors d’une visite de contrôle ou d’une mise en demeure.
Sommaire
- Ce que fait vraiment un exutoire de fumée en situation réelle
- Trois technologies d’ouverture aux profils très différents
- Norme EN 12101-2 et réglementation française applicable
- Dimensionnement : comment calculer la surface nécessaire
- Coût complet d’installation et maintenance obligatoire
- FAQ : exutoires de fumée, conformité et installation

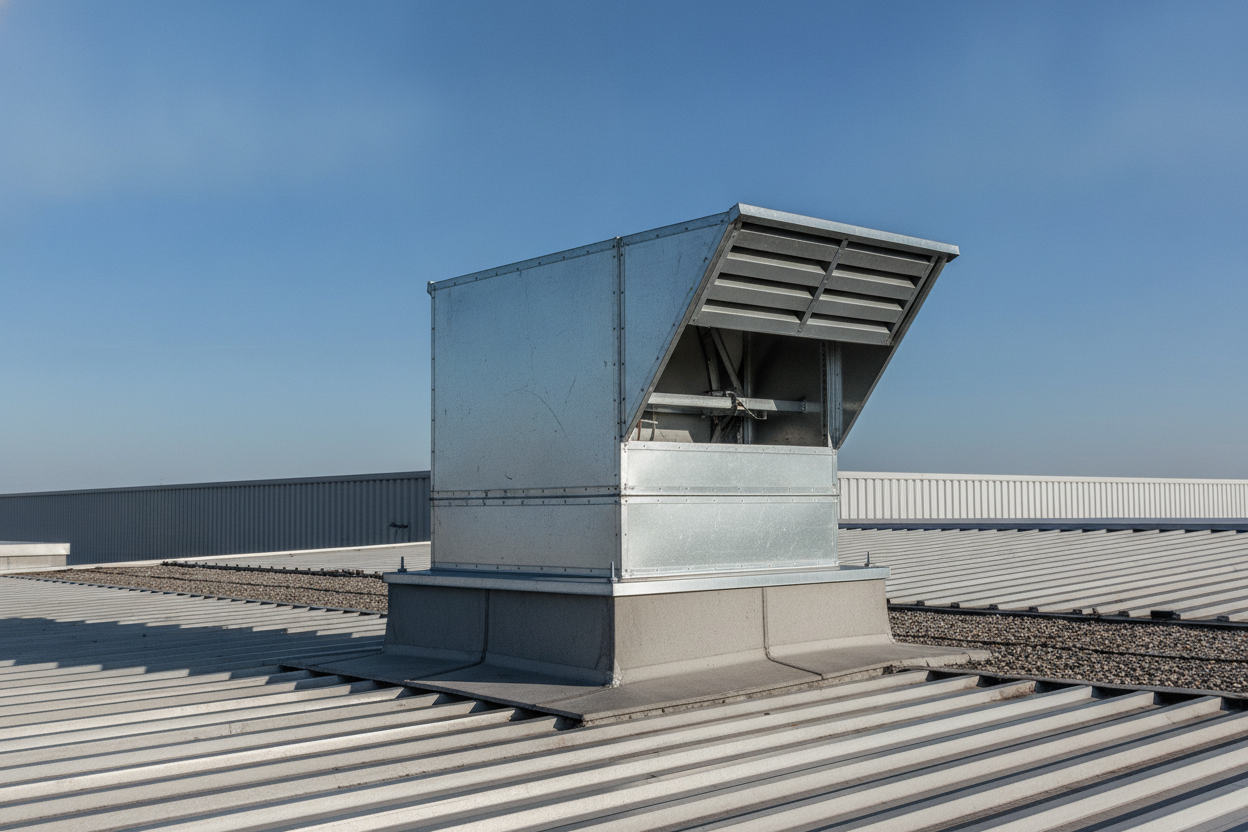

Ce que fait vraiment un exutoire de fumée en situation réelle
Le principe physique derrière la trappe de toit
La chaleur produite par un foyer d’incendie fait monter les fumées vers le point le plus haut du bâtiment. Sans ouverture en toiture, ces fumées s’accumulent, chauffent l’ensemble du volume et forment une couche toxique qui descend progressivement vers le sol. Un exutoire de fumée exploite ce phénomène naturel : en ouvrant une trappe dans la toiture, il crée un différentiel de pression qui aspire les fumées vers l’extérieur et maintient une zone d’air plus respirable en partie basse.
Ce tirage thermique naturel est particulièrement efficace dans les bâtiments à volume unique (entrepôts, ateliers, halls). Sur le terrain, j’ai pu mesurer la différence : dans un entrepôt de 800 m² correctement équipé, la couche de fumée restait à plus de 2 mètres du sol pendant les premières minutes d’un feu simulé, laissant le temps d’évacuer sans masque.
Exutoire de fumée versus exutoire de désenfumage : les confusions fréquentes
Les deux termes désignent souvent le même équipement physique, mais leur usage varie selon le contexte réglementaire. On parle d’exutoire de désenfumage dans le cadre de la réglementation des Établissements Recevant du Public (ERP) et des Immeubles de Grande Hauteur (IGH). Le terme « exutoire de fumée » est plus générique et couvre également les installations industrielles et les bâtiments tertiaires soumis au Code du Travail.
Dans les deux cas, l’équipement remplit la même mission : évacuer les fumées et la chaleur pour protéger les voies d’évacuation. La différence tient surtout à la réglementation de référence et aux critères de dimensionnement qui s’appliquent.
L’intégration avec le système de détection incendie
Un exutoire moderne ne fonctionne jamais de façon isolée. Il peut être déclenché par trois voies distinctes : un déclencheur thermique (fusible à basse température, typiquement réglé entre 68 °C et 93 °C selon la classe), une commande manuelle accessible depuis le sol (boîtier rouge à clé ou à bouton-poussoir), ou un signal électrique provenant de la centrale de détection incendie.
Cette dernière option est la plus fiable en termes de réactivité : dès qu’un détecteur de fumée optique ou ionique identifie un début d’incendie, la centrale envoie l’ordre d’ouverture sans intervention humaine. Le délai d’ouverture réglementaire est de 60 secondes maximum entre la commande et l’ouverture complète, quelle que soit la technologie employée.
Trois technologies d’ouverture aux profils très différents
L’exutoire pneumatique : fiabilité éprouvée sans électricité
Le mécanisme pneumatique repose sur un vérin à gaz comprimé, le plus souvent de l’azote, stocké dans un petit cylindre intégré au cadre. À la réception du signal (thermique ou manuel), une électrovanne libère la pression, et le volet s’ouvre en 15 à 30 secondes. L’avantage majeur est l’indépendance totale vis-à-vis du réseau électrique : même en cas de coupure de courant, l’ouverture est garantie.
Sur les chantiers industriels et dans les entrepôts logistiques, ce système reste le plus répandu. Sa durée de vie mécanique est longue. Comptez 15 à 20 ans pour les composants principaux. Mais la cartouche de gaz doit être contrôlée chaque année pour vérifier qu’elle n’a pas perdu en pression. Un vérin sous-gonflé peut provoquer une ouverture partielle, ce qui réduit significativement la surface utile d’évacuation.
L’exutoire électrique à moteur : confort et télécommande
Le modèle électrique intègre un moteur à entraînement par chaîne ou par vis sans fin qui pousse le volet jusqu’à 90° par rapport au dormant. Il offre une ouverture progressive et contrôlable depuis un pupitre centralisé, ce qui facilite la gestion quotidienne (ventilation naturelle en été, fermeture à distance en cas de pluie). La course motorisée garantit une position d’ouverture précise et reproductible.
Le point faible reste la dépendance au réseau électrique. Pour pallier ce risque, la réglementation impose une batterie de secours capable d’alimenter l’ouverture pendant au moins 72 heures après une coupure secteur. Cette exigence est vérifiée lors des contrôles périodiques. En pratique, j’ai rencontré plusieurs installations où la batterie de secours n’avait pas été remplacée depuis 8 ans. Une situation qui invalide instantanément la conformité de l’ensemble du système.
L’exutoire mécanique à fusible thermique : la solution d’entrée de gamme
La version la plus basique utilise un fusible thermique : un alliage métallique à bas point de fusion maintient le volet fermé par tension. Quand la température ambiante atteint le seuil de déclenchement (généralement 68 °C, 93 °C ou 141 °C selon la classe de sensibilité thermique choisie), le fusible fond et un ressort libère le volet. Aucune électricité, aucun gaz comprimé.
Ce système présente un coût d’achat très bas. Un exutoire à fusible simple peut être trouvé entre 150 € et 400 € hors pose, mais ses limites sont sérieuses. D’abord, l’ouverture n’intervient que lorsque la chaleur est déjà très élevée, ce qui réduit le temps disponible pour l’évacuation. Ensuite, une fois déclenché, le fusible est détruit et le volet reste ouvert. La fermeture nécessite une intervention manuelle et le remplacement du fusible. Cette technologie est aujourd’hui déconseillée pour les ERP et les entrepôts à risques.
Sur les installations à fusible thermique, le principal problème que je rencontre en maintenance, c’est le fusible endommagé par la corrosion ou par une chaleur ambiante excessive (ateliers de fonderie, toitures très ensoleillées) qui a réduit le seuil de déclenchement réel à un niveau bien inférieur à sa valeur nominale.
Norme EN 12101-2 et réglementation française applicable
Ce que dit la norme européenne EN 12101-2
La norme EN 12101-2 est le référentiel technique qui définit les exigences de performance pour les exutoires de fumée et de chaleur à ventilation naturelle. Elle impose quatre critères cumulatifs. Premièrement, un système d’ouverture de type B (capable d’ouvrir et de fermer, pas seulement d’ouvrir). Deuxièmement, une classe de fiabilité RE 300 : l’équipement doit pouvoir effectuer au minimum 300 cycles d’ouverture/fermeture sans défaillance. Troisièmement, une résistance à la neige et au vent adaptée aux conditions climatiques locales. Quatrièmement, une étanchéité à l’eau mesurée selon des protocoles standardisés.
Pour qu’un produit puisse porter le marquage CE au titre de cette norme, il doit être certifié par un organisme notifié indépendant. En France, le Centre Scientifique et Technique du Bâtiment (CSTB) est l’un des organismes habilités à délivrer ces certifications. La présence de ce marquage sur la plaque signalétique de l’exutoire est une condition nécessaire pour la conformité réglementaire.
Les textes réglementaires selon le type de bâtiment
La réglementation diffère significativement selon la destination du bâtiment. Pour les ERP, l’arrêté du 25 juin 1980 et ses instructions techniques (notamment l’IT 246 pour le désenfumage) définissent les obligations. Pour les bâtiments industriels et les entrepôts, c’est l’arrêté du 5 août 2002 (entrepôts) et l’arrêté du 4 septembre 2001 (règlement de sécurité pour les bâtiments d’activité) qui s’appliquent. Les locaux de travail sont également soumis aux articles R. 4216-2 et suivants du Code du Travail.
Dans les immeubles d’habitation collectifs de grande hauteur (au-delà de 28 mètres), les règles IGH s’appliquent et prévoient des systèmes de désenfumage encore plus stricts, souvent combinant exutoires mécaniques et extraction forcée.
Les certifications complémentaires au marquage CE
Au-delà du marquage CE obligatoire, plusieurs labels distinguent les équipements de qualité supérieure. L’Avis Technique du CSTB (AT ou DTA) est un document d’évaluation technique qui va au-delà de la simple conformité normative et donne aux architectes et bureaux de contrôle une base solide pour prescrire l’équipement. Certains fabricants proposent également une certification NF délivrée par l’AFNOR, qui implique des audits réguliers des lignes de production.
Ces labels ne sont pas obligatoires, mais leur présence rassure les bureaux de contrôle type Apave, Bureau Veritas ou Socotec lors des visites périodiques. En pratique, opter pour un équipement sans ces garanties complémentaires expose à des réserves dans les rapports de vérification qui peuvent bloquer l’ouverture d’un établissement.
Dimensionnement : comment calculer la surface nécessaire
La règle des 2 % appliquée aux bâtiments industriels
Pour les entrepôts et bâtiments industriels, la règle de base issue de la réglementation française impose que la surface géométrique utile des exutoires représente au minimum 2 % de la surface au sol de chaque canton de désenfumage. Un canton est une zone délimitée par des écrans de cantonnement (rideaux, parois, poutres) d’une surface maximale de 1 600 m² pour les entrepôts standard.
Concrètement, pour un entrepôt de 5 000 m² découpé en quatre cantons de 1 250 m² chacun, chaque canton doit recevoir 25 m² d’exutoires (1 250 × 2 %). Si vous choisissez des exutoires de 1 m² de surface utile, le format le plus courant. Il vous faudra 25 unités par canton, soit 100 exutoires au total. C’est un ordre de grandeur qui surprend toujours les maîtres d’ouvrage qui n’ont pas anticipé ce poste.
Les spécificités des ERP
Dans les ERP, le calcul de dimensionnement est différent et plus complexe. L’instruction technique IT 246 introduit la notion de surface efficace, qui tient compte de l’angle d’ouverture du volet et de la géométrie de la baie. Un exutoire de 1 m² de surface brute peut avoir une surface efficace de seulement 0,6 m² si son angle d’ouverture est insuffisant. D’où l’importance de vérifier ce coefficient dans les fiches techniques produits.
Les ERP de type M (magasins) de première et deuxième catégorie nécessitent un taux de désenfumage calculé selon la densité de charge calorifique et la hauteur sous plafond. Un bureau d’études spécialisé en sécurité incendie (BE SSI) est indispensable pour mener ce calcul correctement : la moindre erreur de dimensionnement peut entraîner un refus de la commission de sécurité.
Dimensions commerciales et répartition sur la toiture
Les exutoires se commercialisent en formats standardisés. Les dimensions les plus courantes sont 100 × 100 cm (1 m² brut), 150 × 150 cm (2,25 m²) et 200 × 100 cm (2 m²). Les exutoires dits « 1 m² » sont de loin les plus répandus en France, notamment parce qu’ils correspondent à la surface minimale souvent prescrite dans les cahiers des charges.
La répartition sur la toiture obéit aussi à des règles précises : les exutoires ne doivent pas tous être regroupés en un seul point, mais répartis uniformément sur la surface du canton pour garantir un balayage efficace des fumées. L’espacement entre deux exutoires adjacents ne doit généralement pas dépasser 20 mètres. Ces contraintes de positionnement influencent parfois la conception de la charpente ou de la structure porteuse. Un point à anticiper dès le stade de conception.
Un dimensionnement calculé à la hâte, sans bureau d’études SSI, est la première cause de non-conformité que je constate lors des audits. Corriger après coup coûte souvent deux fois plus cher qu’un calcul rigoureux dès le départ.
Coût complet d’installation et maintenance obligatoire
Tarifs à l’achat selon la technologie
Le prix d’un exutoire de fumée varie fortement selon la technologie et la dimension. Un exutoire pneumatique de 1 m² en format standard oscille entre 400 € et 900 € fourniture seule, selon le fabricant et les options (double peau, classe de résistance au vent renforcée). Un modèle électrique motorisé de même surface se situe entre 600 € et 1 500 €, principalement en raison du moteur et de l’électronique embarquée.
Les versions à fusible thermique simple sont nettement moins chères (150 € à 350 €), mais leur usage est de plus en plus restreint aux bâtiments à faible enjeu. À noter que le prix unitaire diminue à partir de 20 unités commandées : les installateurs obtiennent des remises de 15 % à 25 % auprès des distributeurs pour des commandes importantes.
Coût de la main-d’œuvre et de la mise en conformité
La pose d’un exutoire en toiture représente entre 200 € et 500 € par unité de main-d’œuvre, selon la complexité de la couverture (étanchéité multicouche, bac acier, toiture-terrasse) et la hauteur de la structure. Ce coût inclut la costière (cadre d’habillage étanche intégré dans le complexe de toiture), le câblage de l’électrovanne ou du moteur, et le raccordement à la centrale de détection ou au boîtier de commande manuelle.
Pour un entrepôt de 2 000 m² nécessitant 40 exutoires pneumatiques de 1 m², il faut compter environ 40 × (700 € + 350 €) = 42 000 € toutes technologies confondues, plus les coûts du bureau d’études SSI (3 000 € à 8 000 € selon la complexité) et les éventuels travaux de charpente. L’ensemble dépasse fréquemment 50 000 € pour ce type de bâtiment. Une réalité que beaucoup de porteurs de projet ne budgétisent pas correctement.
Maintenance annuelle et fréquence des contrôles obligatoires
La maintenance des exutoires de fumée est obligatoire et encadrée réglementairement. Pour les ERP, elle doit être réalisée au minimum une fois par an par un technicien qualifié, avec établissement d’un rapport signé. Pour les bâtiments soumis au Code du Travail, la vérification annuelle est également imposée par l’article R. 4227-28.
En pratique, les professionnels recommandent une vérification semestrielle, notamment pour les systèmes électriques dont les batteries de secours doivent être testées sous charge. Un contrat de maintenance annuel pour 40 exutoires pneumatiques coûte typiquement entre 1 500 € et 3 000 € selon la région et le prestataire. Chaque visite comprend : test d’ouverture et de fermeture de chaque volet, vérification de la pression des vérins (pneumatique), contrôle de l’état du fusible thermique, test de la commande manuelle et de la liaison avec la centrale SSI, et examen visuel de l’état des joints et de l’étanchéité de la costière.
Durée de vie et remplacement : à quoi s’attendre
La durée de vie d’un exutoire bien entretenu est d’environ 20 à 25 ans pour la structure mécanique (cadre, volet, costière). Les composants à remplacer plus fréquemment sont les joints d’étanchéité (tous les 8 à 12 ans), les batteries de secours pour les modèles électriques (tous les 4 à 6 ans), et les cartouches de gaz pour les modèles pneumatiques (vérification annuelle, remplacement si pression insuffisante). Le moteur d’un exutoire électrique a une durée de vie indicative de 10 à 15 ans pour 300 cycles (classe RE 300), ce qui correspond à environ un cycle complet par semaine.
Au-delà de 20 ans, même en bon état apparent, il devient difficile de trouver des pièces de rechange pour certains modèles discontinués. La rénovation d’un parc vieillissant est souvent l’occasion de passer à une technologie plus récente, avec des systèmes d’asservissement communicants permettant une supervision à distance.
Un exutoire de fumée correctement dimensionné, installé par un professionnel certifié et entretenu annuellement reste l’un des investissements de sécurité les plus rentables sur le long terme : il protège les vies, facilite l’intervention des pompiers et limite les dommages matériels en réduisant la propagation des fumées chaudes. Les erreurs à éviter sont claires. Sous-dimensionner le parc, négliger la maintenance des batteries de secours, ou choisir un équipement sans marquage CE. Et leurs conséquences dépassent largement le coût d’une installation correctement menée dès le départ.
FAQ : exutoires de fumée, conformité et installation
Tout bâtiment professionnel est-il obligé d’avoir un exutoire de fumée?
Non, l’obligation dépend du type et de la surface du bâtiment. Les ERP, les entrepôts de plus de 500 m², les locaux de travail dépassant certains seuils de superficie et les bâtiments industriels à risques sont généralement concernés. Un bureau de petite surface ou un commerce de moins de 300 m² peut en être dispensé selon la réglementation applicable à sa catégorie.
Quelle est la différence concrète entre un exutoire électrique et un exutoire pneumatique?
L’exutoire électrique utilise un moteur pour ouvrir le volet et nécessite une batterie de secours pour fonctionner sans courant. L’exutoire pneumatique s’ouvre grâce à un vérin à gaz comprimé, sans électricité. Le pneumatique est plus fiable en cas de poupée de courant, mais exige une vérification annuelle de la pression du vérin. Les deux atteignent la classe RE 300 (300 cycles garantis).
Est-il possible d’installer soi-même un exutoire de fumée?
En pratique, non. L’installation requiert une intervention en toiture avec risques de chutes, une intégration dans le complexe d’étanchéité par un couvreur, et un raccordement à la centrale SSI par un électricien ou technicien SSI qualifié. De plus, seule une installation réalisée et attestée par un professionnel est recevable lors des contrôles des commissions de sécurité ou des organismes de vérification.
Quels sont les risques en cas de non-conformité des exutoires?
En cas de contrôle défavorable d’une commission de sécurité pour un ERP, l’établissement peut être contraint de fermer jusqu’à mise en conformité. Pour les locaux de travail, le Code du Travail prévoit la mise en demeure de l’employeur par l’inspection du travail, avec des astreintes en cas d’inaction. Au-delà des sanctions administratives, la responsabilité pénale du chef d’établissement peut être engagée en cas d’accident.
Comment savoir combien d’exutoires il me faut pour mon bâtiment?
Le calcul dépend de la surface au sol, du type de bâtiment et de la réglementation applicable. Pour un entrepôt, la règle de base est 2 % de la surface de chaque canton. Pour un ERP, le calcul intègre la surface efficace de chaque exutoire et la charge calorifique du local. Un bureau d’études spécialisé en sécurité incendie (SSI) est indispensable pour un dimensionnement conforme. Comptez entre 3 000 € et 8 000 € pour cette prestation selon la complexité du projet.
À quelle fréquence faut-il faire entretenir ses exutoires de fumée?
La réglementation impose une vérification annuelle minimum pour les ERP et les locaux de travail, confiée à un technicien qualifié avec remise d’un rapport. En pratique, une maintenance semestrielle est recommandée pour les systèmes électriques (test des batteries) et les installations dans des environnements corrosifs ou soumis à des variations thermiques importantes. Conservez tous les rapports d’entretien : ils sont demandés lors des visites des commissions de sécurité.
